产品特点

初、终强度高:

在同等条件下，同传统呋喃树脂相比，树脂砂的初、终强度可提高20-30%。

低粘度:

树脂粘度低(20℃20mpa.S---40mpa.S),易于混砂、计量，型砂流动性能好，也可根据客户需求生产各种要求的树脂。

低游离甲醛含量:

树脂中游离甲醛含量低，可控制在0.3—0.05%，减少环境污染，是新型的环保产品。

使用方法

型(芯)砂配比:

原砂100，树脂0.8-2.0%，占砂重，(树脂加入量因环境条件、原砂状况和砂型强度要求的不同而定)，固化剂加入量为树脂量的30—60%，(固化剂的加入量因环境温度、湿度，砂型温度及固化速度的快慢自行调节)。

混砂工艺:

手动设备和人工混砂，首先将原砂与计量好的固化剂混拌60-90秒，然后再加入计量好的树脂混拌60-90秒即可使用。

适用条件

呋喃树脂系列产品适用于各种材质的铸件，非铁合金件、铸铁、球铁件、铸钢、合金钢件的生产，即适用于单件小批量生产，又适用于较大批量的流水线生产。

安全事项

树脂与固化剂应分开存放，严禁树脂与固化剂大量直接接触，以防发生危险，树脂在使用过程中会挥发少量刺激性气体，会对人体产生刺激作用，操作者必须配载防护用品，工作场所必须加强通风。

包装储存

1000L塑料桶，净重1000㎏，铁桶，净重230㎏包装，应存于阴凉通风处，严禁暴晒、雨淋。

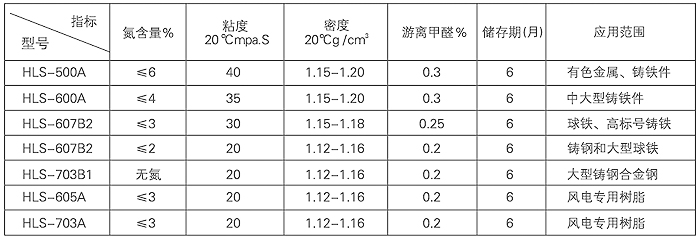

性能指标
